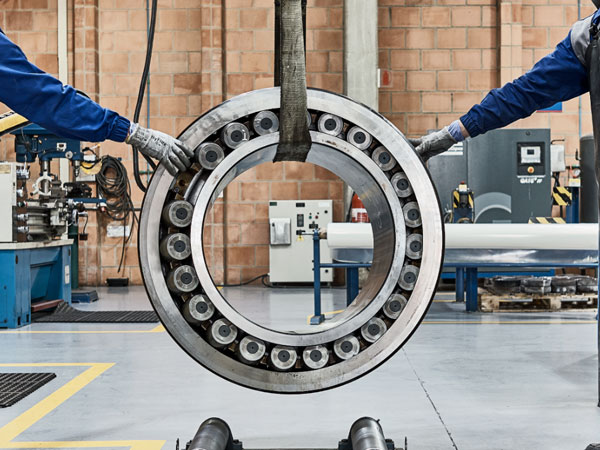

วงแหวนแกว่งอุตสาหกรรม: วีรบุรุษผู้ไม่รู้จักการหมุนรอบอย่างหนัก

ในโลกของเครื่องจักรอุตสาหกรรม ที่ซึ่งการบรรทุกจำนวนมากพบกับการเคลื่อนไหวที่แม่นยำ ส่วนประกอบหนึ่งที่เป็นตัวส่งเสริมที่สำคัญ- แบริ่งแหวนแกว่งอุตสาหกรรม - เป็นมากกว่าแค่ตลับลูกปืนธรรมดา แต่ยังเป็นกระดูกสันหลังที่ทนทานและหมุนได้ซึ่งช่วยให้เครนสามารถแกว่งได้ รถขุดเพื่อขุด กังหันลมเพื่อติดตามลม และอาร์เรย์เรดาร์เพื่อสแกนขอบฟ้า วงแหวนที่ได้รับการออกแบบทางวิศวกรรมขั้นสูงเหล่านี้เป็นอุปกรณ์ทำงานเงียบที่ช่วยให้การหมุนราบรื่นและควบคุมได้ภายใต้ภาระหนักมากและสภาวะที่ไม่เอื้ออำนวย

นอกเหนือจากตลับลูกปืนพื้นฐาน: การกำหนดวงแหวนแกว่ง

แหวนแกว่งทางอุตสาหกรรม (หรือที่เรียกว่าแบริ่งแกว่ง, แบริ่งจานหมุนหรือแบริ่งหมุน) เป็นแบริ่งองค์ประกอบกลิ้งที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ที่ออกแบบมาเพื่อจัดการ พร้อมกัน :

• โหลดตามแนวแกน: แรงที่กระทำขนานกับแกนหมุน (เช่น น้ำหนักของบูมเครน)

• โหลดรัศมี: แรงที่กระทำตั้งฉากกับแกน (เช่น ลมที่ดันไปด้านข้างบนกังหัน nacelle)

• ช่วงเวลาที่พลิกคว่ำ: แรงที่มีแนวโน้มที่จะเอียงหรือเอียงโครงสร้าง (ความท้าทายที่สำคัญในการใช้งาน เช่น รถขุดหรือรถยกของหนัก)

วงแหวนแกว่งมักได้รับการออกแบบทางวิศวกรรมเป็นพิเศษหรือเลือกจากแค็ตตาล็อกที่กว้างขวางซึ่งต่างจากตลับลูกปืนขนาดเล็ก เพื่อให้ตรงกับข้อกำหนดในการรับน้ำหนัก ขนาด สภาพแวดล้อม และการติดตั้งเฉพาะของการใช้งาน โดยจะรวมเข้ากับโครงสร้างของเครื่องจักรโดยตรง ซึ่งมักจะทำหน้าที่เป็นองค์ประกอบโครงสร้างหลักในตัวเอง

กายวิภาคศาสตร์หลักและหน้าที่

แม้ว่าการออกแบบจะแตกต่างกันไป องค์ประกอบหลักจะกำหนดวงแหวนแกว่งทางอุตสาหกรรม:

1. แหวน: วงแหวนศูนย์กลางสองวง (ด้านในและด้านนอก) มักทำจากเหล็กโลหะผสมหลอมที่มีความแข็งแรงสูง โดยทั่วไปแล้ววงแหวนหนึ่งวงจะมีฟันเฟือง (ภายในหรือภายนอก) รวมอยู่ในกลไกขับเคลื่อน

2. องค์ประกอบกลิ้ง: ลูกบอลหรือลูกกลิ้ง (ทรงกระบอกหรือเรียว) ที่ส่งน้ำหนักระหว่างวงแหวน การจัดเรียงจะกำหนดประเภทของตลับลูกปืนและความสามารถในการรับน้ำหนัก

3. สนามแข่ง: ร่องบนวงแหวนที่ชิ้นส่วนกลิ้งทำงานอย่างแม่นยำ การรักษาความร้อน (การชุบแข็งแบบเหนี่ยวนำ) ช่วยให้มั่นใจถึงความทนทาน

4. ซีล: สำคัญอย่างยิ่งในการขจัดสิ่งปนเปื้อน (ฝุ่น น้ำ กรวด) และการรักษาการหล่อลื่น มีตัวเลือกการปิดผนึกหลายแบบสำหรับสภาพแวดล้อมที่แตกต่างกัน

5. ระบบหล่อลื่น: อุปกรณ์และช่องอัดจาระบีช่วยให้มั่นใจได้ว่าองค์ประกอบลูกกลิ้งและรางน้ำได้รับการหล่อลื่นอย่างเหมาะสมเพื่ออายุการใช้งานที่ยาวนานและการทำงานที่ราบรื่น ระบบหล่อลื่นอัตโนมัติแบบรวมศูนย์เป็นเรื่องธรรมดา

6. รูยึด: รูปแบบของรูเกลียวหรือรูธรรมดาบนวงแหวนทั้งสองเพื่อยึดสลักเข้ากับโครงสร้างรองรับและหมุนของเครื่องจักรอย่างแน่นหนา

ประเภทที่โดดเด่น: การออกแบบที่ตรงกันกับการโหลด

การกำหนดค่าที่พบบ่อยที่สุดสองแบบคือ:

1. ตลับลูกปืนเม็ดกลมสัมผัสสี่จุดแถวเดียว:

   • โครงสร้าง: ลูกบอลแถวเดียววิ่งอยู่ในสนามแข่งแบบโกธิก

   • ความสามารถ: ยอดเยี่ยมในการจัดการโหลดตามแนวแกน แนวรัศมี และโมเมนต์พร้อมกัน การออกแบบที่กะทัดรัดมาก

   • เหมาะสำหรับ: โหลดปานกลาง การใช้งานที่ต้องการความกะทัดรัด (เครน รถขุดขนาดเล็ก แท่นหมุนขนถ่ายวัสดุ เครื่องสแกนทางการแพทย์)

2. แบริ่งลูกกลิ้งข้าม:

   • โครงสร้าง: ลูกกลิ้งทรงกระบอกสองชุดจัดเรียงในแนวตั้งฉาก (กากบาท) ระหว่างวงแหวน ลูกกลิ้งสลับทิศทาง

   • ความสามารถ: ความแข็งแกร่งที่เหนือกว่าและความสามารถในการรับน้ำหนักโมเมนต์ที่สูงมากเนื่องจากหน้าสัมผัสของลูกกลิ้ง จัดการโหลดตามแนวแกนและโมเมนต์สูงได้อย่างมีประสิทธิภาพ

   • เหมาะสำหรับ: การใช้งานที่มีความแม่นยำสูง โหลดโมเมนต์ที่สูงมาก สถานการณ์ที่ต้องการความแข็งแกร่งสูงสุด (รถขุดขนาดใหญ่ แขนหุ่นยนต์ แท่นหมุนที่มีความแม่นยำ เครื่องคว้านอุโมงค์ แท่นเรดาร์ขนาดใหญ่)

รุ่นอื่นๆ ได้แก่ ลูกกลิ้งสองแถว ลูกกลิ้งสามแถว (สำหรับการรับน้ำหนักที่สูงมาก) และการออกแบบพิเศษ

หันไปทางไหน: การใช้งานทางอุตสาหกรรมที่สำคัญ

แหวนแกว่งเป็นสิ่งที่ขาดไม่ได้ในอุตสาหกรรมหนัก:

1. การก่อสร้างและการขุด:

   • รถขุด (บูมสวิง, การหมุนบ้าน)

   • เครนเคลื่อนที่ (บูมสวิง การหมุนโครงสร้างด้านบน)

   • ทาวเวอร์เครน (การแกว่งของ jib และ counter-jib)

   • ปั๊มคอนกรีต (ข้อต่อแบบบูม)

   • พลั่วขุดและ Draglines

2. พลังงานลม:

   • ระบบหันเห: หมุนห้องโดยสารทั้งหมดเพื่อหันหน้าไปทางลม

   • ระบบ Pitch: การปรับมุมของใบมีดแต่ละใบ (วงแหวนเล็กลง)

3. การจัดการวัสดุ:

   • เครนท่าเรือ (เรือถึงฝั่ง RTG)

   • รถยก/การเรียกคืน

   • รถยกแบบหมุนและเครื่องหยิบสินค้า

   • เทิร์นเทเบิลคลังสินค้าอัตโนมัติ

4. กลาโหมและการบินและอวกาศ:

   • ฐานจานเรดาร์และจานดาวเทียม

   • ป้อมปืนยิงขีปนาวุธ

   • ป้อมปืน

   • รถตักสินค้าทางเครื่องบิน

5. เครื่องจักรอุตสาหกรรม:

   • เครื่องกำหนดตำแหน่งการเชื่อมและหุ่นยนต์

   • ตารางดัชนี (CNC, ชุดประกอบ)

   • แขนหุ่นยนต์ (ข้อต่อสำหรับงานหนัก)

   • อุปกรณ์ถ่ายภาพทางการแพทย์ (CT, เครื่องสแกน PET)

   • อุปกรณ์บรรจุภัณฑ์และการแปรรูป

ข้อมูลจำเพาะที่สำคัญและปัจจัยในการคัดเลือก

การเลือกแหวนสวิงที่เหมาะสมเป็นสิ่งสำคัญอย่างยิ่งต่อความปลอดภัย ประสิทธิภาพ และอายุการใช้งานที่ยืนยาว ปัจจัยสำคัญ ได้แก่:

• คะแนนโหลด: ความจุตามแนวแกน แนวรัศมี และโมเมนต์แบบไดนามิกและแบบคงที่ (โดยปกติจะกำหนดตาม ISO 281 หรือที่คล้ายกัน)

• ความแข็ง: ความต้านทานต่อการเสียรูปภายใต้ภาระ (สำคัญสำหรับความแม่นยำ)

• ข้อมูลจำเพาะของเกียร์: โมดูล จำนวนฟัน ระดับความแม่นยำ (หากขับเคลื่อน)

• ขนาดและมิติ: เส้นผ่านศูนย์กลางของรู ความสูงโดยรวม วงกลมของสลักเกลียว

• วัสดุและการชุบแข็ง: เกรดเหล็ก ความแข็งของร่องน้ำ (เช่น HRC 58-62)

• การปิดผนึก: ระดับ IP (Ingress Protection) ความเข้ากันได้ของวัสดุซีล

• การหล่อลื่น: ประเภท, ช่วงเวลา, วิธีการ (แบบธรรมดา, การหล่อลื่นอัตโนมัติ)

• สภาพแวดล้อม: ช่วงอุณหภูมิ การสัมผัสฝุ่น น้ำ สารเคมี สเปรย์เกลือ

• การติด: การออกแบบส่วนต่อประสาน ข้อกำหนดของสลักเกลียว ข้อควรพิจารณาเกี่ยวกับพรีโหลด

• การรับรอง: มาตรฐานเฉพาะอุตสาหกรรม (เช่น DNV-GL สำหรับนอกชายฝั่ง, AGMA สำหรับเกียร์)

อนาคตของการหมุน: แนวโน้มของเทคโนโลยี Slewing Ring

นวัตกรรมยังคงผลักดันขอบเขต:

• วัสดุและการเคลือบขั้นสูง: ต้านทานการสึกหรอ ป้องกันการกัดกร่อน และอายุการใช้งานที่ดีขึ้น

• การตรวจจับแบบรวม (IoT): ตลับลูกปืนที่ติดตั้งเซ็นเซอร์สำหรับการตรวจสอบการสั่นสะเทือน อุณหภูมิ โหลด และการหล่อลื่น ช่วยให้สามารถบำรุงรักษาเชิงคาดการณ์ได้

• โซลูชั่นการปิดผนึกที่ได้รับการปรับปรุง: วัสดุและการออกแบบที่ได้รับการปรับปรุงเพื่ออายุการใช้งานที่ยาวนานขึ้นในสภาพแวดล้อมที่รุนแรง (การขุดลึก นอกชายฝั่ง)

• น้ำหนักเบา: การออกแบบที่ปรับให้เหมาะสมโดยใช้การวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ (FEA) และวัสดุขั้นสูงเพื่อลดน้ำหนักโดยไม่สูญเสียความแข็งแกร่ง

• เพิ่มความแม่นยำ: สำหรับการใช้งานที่มีความต้องการสูง เช่น หุ่นยนต์และการผลิตที่มีความแม่นยำสูง

• มุ่งเน้นความยั่งยืน: อายุการใช้งานยาวนานขึ้น โปรแกรมการผลิตซ้ำ และสารหล่อลื่นที่เป็นมิตรต่อสิ่งแวดล้อม

บทสรุป: จุดสำคัญ

แหวนแกว่งอุตสาหกรรมเป็นมากกว่าส่วนประกอบ เป็นจุดหมุนพื้นฐานซึ่งเป็นที่อาศัยของแรงมหาศาลและการเคลื่อนไหวที่สำคัญ การออกแบบที่แข็งแกร่ง วิศวกรรมที่มีความแม่นยำ และความสามารถในการรับน้ำหนักที่แท้จริง ทำให้ไม่สามารถทดแทนได้ในการเปิดใช้เครื่องจักรกลหนักที่สร้างโลกของเรา สร้างพลังงานสะอาด และดำเนินงานด้านอุตสาหกรรมที่มีความต้องการสูง การทำความเข้าใจประเภท ความสามารถ และเกณฑ์การคัดเลือกถือเป็นสิ่งสำคัญสำหรับวิศวกรและผู้ปฏิบัติงาน ในขณะที่เครื่องจักรมีขนาดใหญ่ขึ้น ฉลาดขึ้น และทำงานในสภาพแวดล้อมที่รุนแรงขึ้น วิวัฒนาการอย่างต่อเนื่องของเทคโนโลยีวงแหวนสวิงทำให้มั่นใจได้ว่าเครื่องจักรจะยังคงเป็นรากฐานที่หมุนเวียนและเชื่อถือได้ของอุตสาหกรรมสมัยใหม่ เมื่อกำหนดให้ต้องหมุนหนัก การเลือกแหวนแกว่งที่เหมาะสมไม่ใช่แค่การตัดสินใจทางวิศวกรรมเท่านั้น แต่ยังเป็นความมุ่งมั่นต่อความปลอดภัย ความน่าเชื่อถือ และความสำเร็จในการปฏิบัติงาน
